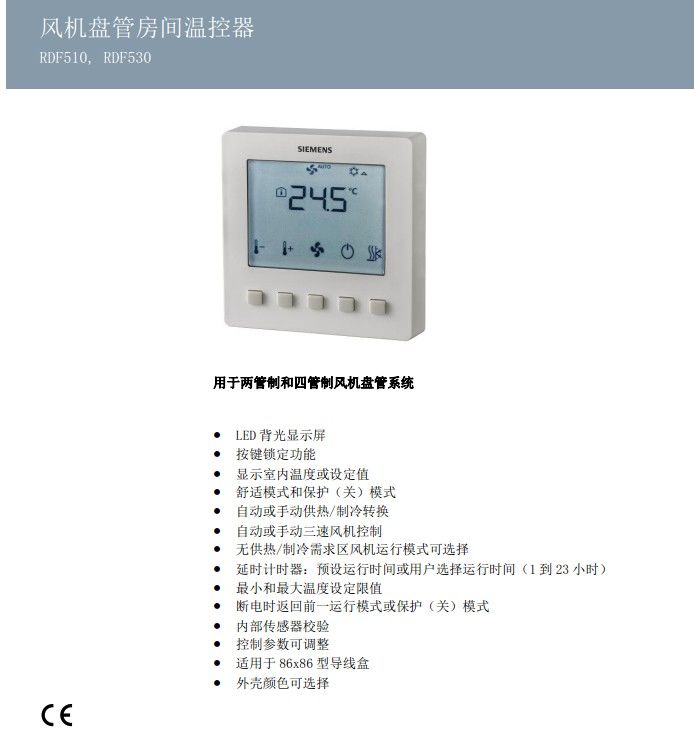

SIEMENS西门子风机盘管温控器RDF510/RDF530德国原装LED背光显示

　　1、描述：

　　西门子风机盘管温控器 RDF510 RDF530 用于控制单个房间和独立区域的室内温度，这些房间和区域： 采用两管制风机盘管进行供热或制冷 (RDF510)

　　采用四管制风机盘管进行供热或/和制冷 (RDF530)

　　用于两管制和四管制风机盘管系统

　　LED 背光显示屏

　　按键锁定功能

　　显示室内温度或设定值

　　舒适模式和保护(关)模式

　　自动或手动供热/制冷转换

　　自动或手动三速风机控制

　　无供热/制冷需求区风机运行模式可选择

　　延时计时器：预设运行时间或用户选择运行时间(1 到23 小时)

　　**小和**温度设定限值

　　断电时返回前一运行模式或保护(关)模式

　　内部传感器校验

　　控制参数可调整

　　适用于86x86 型导线盒

　　外壳颜色可选择

　　2、用途

　　用于控制单个房间和独立区域的室内温度，这些房间和区域：

　　采用两管制风机盘管进行供热或制冷 (RDF510)

　　采用四管制风机盘管进行供热或/和制冷 (RDF530)

　　RDF510/530 温控器能够控制：

　　一个三速风机

　　一个或两个开关型阀门执行器

　　3、功能

　　采用内置温度传感器保持室内温度

　　通过控制序列(P01)选择供热/制冷或通过按键手动转换供热/制冷(P01=2)

　　通过按键选择运行模式

　　显示室内温度值或设定值(P06)

　　内部传感器校验(P05)

　　三速风机控制，自动或通过按键手动选择

　　**小和**温度设定限值(P09 和P10)

　　全部或部分按键锁定(P14)

　　无供热/制冷需求区风机低速运行或关闭(P15)

　　重载出厂设置功能可恢复因调试而更改的控制参数(P71)

　　用于连接两位(开/关)阀门执行器或三线制(单刀双掷)阀门执行器

　　注意:三线制阀门执行器仅用于RDF510

　　· **功能

　　延时计时器模式 (P28)

　　**短风机开启时间(P59)

　　断电后运行模式设置(P27)

　　5、结构设计

　　温控器由两部分构成：

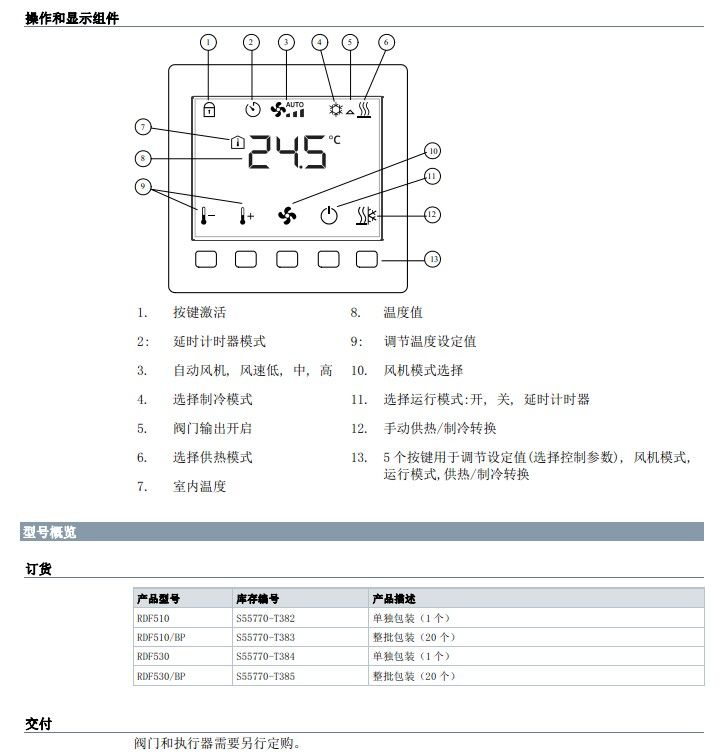

　　一个前面板,，包括LCD 显示屏，五个按键，和所有接线端子

　　一个安装板，可以嵌入到固定孔距为60.3mm 的方形接线盒
